端部がねじ切りされた青銅製ストップバルブのねじ切りはどのように機能しますか?

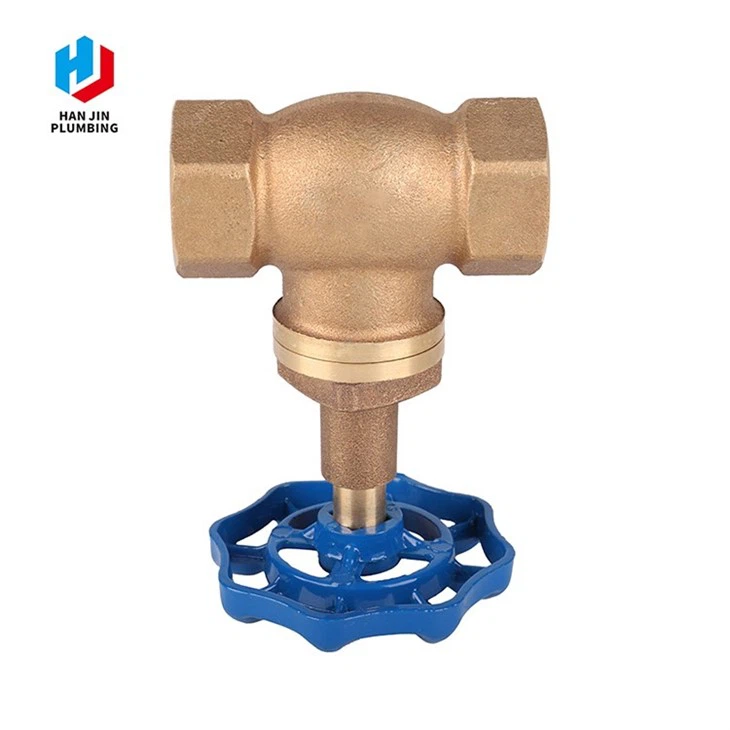

のサプライヤーとして青銅製ストップバルブねじ付き端, 私はこれらのバルブのねじ切り機構の重要性と複雑さを目の当たりにしました。青銅製ストップバルブのねじ端は、単なる接続方法ではありません。これらは、配管システム全体の適切な機能、信頼性、安全性を確保する上で重要な役割を果たします。このブログ投稿では、端にネジが切られた青銅製ストップバルブのネジがどのように機能するのか、そしてそれがなぜ重要なのかについて詳しく説明します。

青銅製ストップバルブのねじ切りの基本

ねじ切りは、バルブを配管や産業システムのパイプやその他のコンポーネントにしっかりと取り付けることができる基本的な機械的機能です。青銅製ストップバルブのねじ山は、パイプまたは継手の対応するねじ山と嵌合したときに、しっかりとした漏れ防止シールを作成するように設計されています。

青銅製ストップバルブで一般的に使用されるねじには、主に雄ねじと雌ねじの 2 種類があります。おねじは雄ねじでバルブ本体から突き出ており、雌ねじは雌ねじでバルブの端部接続部に埋め込まれています。バルブを取り付けるときは、バルブの雄ねじをパイプまたは継手の雌ねじにねじ込むか、またはその逆にねじ込みます。

ねじの設計と規格

互換性と適切なシールを確保するために、青銅製ストップバルブのねじ切りは特定の規格に準拠しています。最も広く認識されている規格の 1 つは、米国の National Pipe Thread (NPT) です。 NPT ねじはテーパーになっており、パイプまたはバルブ端の長さに沿ってねじの直径がわずかに減少します。このテーパーは、ねじを締める際にしっかりとしたシールを作成するために非常に重要です。

NPT ねじのテーパーは、長さ 1 インチあたり 1/16 インチです。おねじとめねじを一緒にねじ込むと、テーパー設計によりねじが互いにしっかりと食い込み、ねじの間のシール材 (ねじシールテープやパイプドープなど) が圧縮されます。この圧縮により、ねじ山表面の小さな隙間や凹凸が埋められ、漏れを防ぐことができます。

ねじ山設計のもう 1 つの重要な側面は、隣接するねじ山間の距離であるピッチです。青銅製ストップバルブのねじ山のピッチは、取り付けの容易さと強力で確実な接続を実現する能力のバランスが取れるように慎重に選択されています。ピッチが細かいほど (1 インチあたりのねじ山の数が多いほど)、一般的により正確で確実な接続が得られますが、ねじ山を完全にかみ合わせるにはより多くの回転数が必要になる場合があります。

シールの仕組み

青銅製ストップバルブのネジ山の主な機能は、液体やガスの漏れを防ぐシールを形成することです。バルブを取り付けるときは、レンチまたはその他の適切な工具を使用してネジを締めます。ネジが締められると、信頼性の高いシールの形成にいくつかの要因が寄与します。

まず、ねじ山のテーパー設計により、雄ねじと雌ねじの金属表面が接触してわずかに変形します。この変形により、ネジ山間の微細な隙間が埋められ、金属間のシールが形成されます。ただし、ほとんどの場合、シールを強化するために追加のシール材が使用されます。

テフロンテープとしても知られるネジシールテープは、ネジ接続に使用される一般的なシール材です。薄くて柔軟なテープで、取り付け前に雄ネジに巻き付けます。ねじ山が締められると、テープがねじ山の間で圧縮され、残りの隙間が埋められ、漏れに対する追加のバリアが提供されます。濃いペースト状の物質であるパイプドープも同様の方法でシールを強化するために使用できます。

設置とメンテナンスに関する考慮事項

端にネジが切られた青銅製ストップバルブを適切に取り付けることは、長期的な性能を確保するために不可欠です。バルブを取り付けるときは、バルブとパイプまたは継手の両方のネジ山をきれいにして、汚れ、破片、錆を取り除くことが重要です。これにより、適切なフィット感が確保され、ネジ山の損傷を防ぐことができます。

ねじシールテープを貼るときは、おねじのねじ方向に巻き付けるようにしてください。これにより、糸を締めたときにテープがほどけることがなくなります。テープはしっかりと巻きますが、厚すぎないように注意してください。テープが過剰になると、糸が絡まったり、適切なシールができなくなる可能性があります。

取り付け中は、バルブを締めすぎないことも重要です。締めすぎるとネジ山が損傷し、ネジ山が剥がれたり変形したりする可能性があります。これにより、漏れが発生したり、将来のメンテナンスや交換のためにバルブを取り外すことが困難になる可能性があります。

青銅製ストップバルブのねじ接続部を定期的にメンテナンスすることも重要です。ねじ山に摩耗、腐食、損傷の兆候がないか定期的に検査してください。問題が検出された場合は、バルブの修理または交換が必要になる場合があります。

結論と行動喚起

端にネジが切られた青銅製ストップバルブのネジがどのように機能するかを理解することは、配管や工業用配管システムに携わるすべての人にとって非常に重要です。バルブの信頼性と安全性を確保するには、ねじ接続の適切な設計、設置、メンテナンスが不可欠です。

高品質を求める市場にいるなら青銅製ストップバルブねじ付き端、バタフライハンドル付き青銅製ボールバルブ、またはブロンズYストレーナー、私たちがお手伝いします。当社の製品は最高水準で製造され、その性能と信頼性を保証するために厳格な品質管理を受けています。お客様の具体的な要件について話し合い、調達交渉を開始するには、今すぐお問い合わせください。

参考文献

『配管ハンドブック』ネイヤー・D・デサイ著
『バルブハンドブック: 原理と応用』 David W. Spitzer 著
